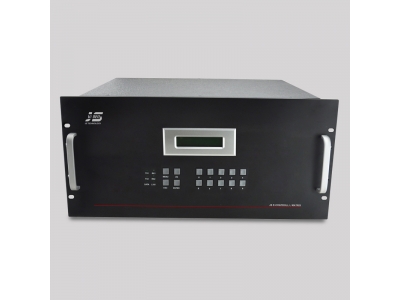

JS-MHD1616錫類混合矩陣是一款高性能的高清視頻信號交換設備,可以加載4個信號輸入板卡和4個信號輸出板卡,最大可達到16路信號源輸入,16路信號源輸出。16路信號源輸出。該矩陣支持各種高清數字板卡和模擬信號板卡整合,以及各種信號之間的交叉切換,任何一路信號的輸出可以自由選擇任何有信號源而不會干擾其他輸出,是信號傳輸衰減降至最低,圖像和聲音信號能高保真輸出。
產品參數 | |
視頻輸入 4個MHD系列輸入卡 | 聲道分離度 >80Db@60Hz |
輸入信號類型 HDMI、DVI、SD/HD/3G-SDI、VGA、YPBPR、CVBS、RJ45、光纖 | 總諧波失真 1%@1KHz,0.3%@20KHz |
視頻輸出 4個MHD輸出卡 |
音頻采樣位數 每道通 18bit,2個通道(L.Z) |
輸出信號類型 HDMI、DVI、SD/HD/3G-SDI、VGA、YPBPR、CVBS、RJ45、光纖 | 控制 按鍵,雙RS232.TCP/IP控制模式 |
音頻輸入 DVI、VGA、CVBS 帶3.5mm音頻,HDMI自帶音頻 | 功率消耗 100AVC~240ANC,50/60Hz;50W |
音頻輸出 DVI、VGA、CVBS 帶3.5mm音頻,HDMI自帶音頻 | 尺寸 長483×高720×寬320 (6U高,19”寬) |
音頻響應 20Hz~20KH在,±0.58dB | 重量 12kg |
共摸仰制比 >90Db@20Hz~20KHz |
★ 支持1616路高清視頻信號交換;
★ 輸入/輸出信號支持HDMI (帶HDCP1.3版本協議)、3G-SDI,光纖、DVI和VGA(YPbPrCVBS及音頻)、網絡信號;
★ 支持雙絞線和光纖傳送I/0信號卡;
★ 支持圖像最高分辨率1920×1200@60Hz(CVT),支持高清的1080標準;
★ 前面板舍友LCD液晶錢世平,試試顯示由前面板按鍵設置的輸入輸出狀態;
★ 支持按鍵、雙RS232控制,可選TCP/IP控制,同事兼容第三方控制;
★ 真正的交叉切換,不分信號格式,可以任意輸入切換到任意輸出;
★ HDMI輸入輸出端口支持HDCP1.3協議;
★ 無縫切換(無縫DVI,VGA,SDI 信號輸出)無黑屏,無閃爍,確保過渡平穩運行;
★ 國際標準電源(100-240V 50/60HZ),符合安全認證;
★ 獨特的像素時鐘技術,提供卓越的輸出傳輸和標準時間;
★ 現場升級和熱插拔,支持掉電現場保護;

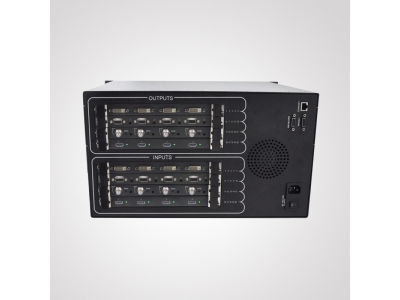

★模塊式設計,插板式結構;
★先進的EDID管理,保障最大的兼容性;
